家用でデモカーっ!!(3)

0

    取り合えずU氏の作業で、オーディオに纏わる全ての配線は、運転席シート下までされているので、今日は機材を並べて配線して行きます。


    ここでちょっと説明を…。


    ナビのスピーカー出力は、プロセッサのオーディオ信号入力に使っているので、プロセッサで音響調整し、整えた信号を再度アンプを使って増幅しスピーカーを接続しないと、スピーカーから音は出ません。

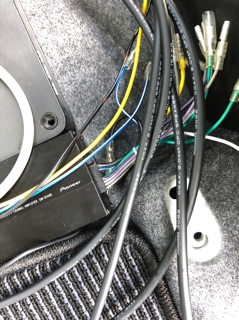

    ですので運転席シート下は、スピーカー線だらけになります。

    今回使ったスピーカー線は、MOGAMI製の同軸状になったスピーカー線(3082)。



    今、結構長尺で残っているスピーカー線は、これぐらいしか無かったので、仕方なくコレを使う事にしたんですが、とにかく硬くて太いので、結構大変っ!!


    ギボシ端子を付けるにも、絶縁のキャップもケーブルが太くて入らないので、いちいち熱収縮チューブと、ビニールテープで絶縁しなからの作業っ!

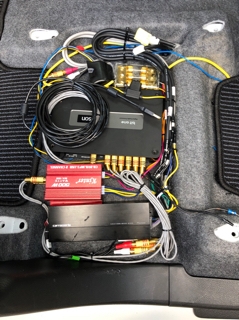

    電源廻りやアース廻りの配線が、一応一通り終了して、後は運転席シートを取付ければ、もうシートは外さなくても良いかなぁ〜?!的な所まで、完成しましたっ!



    キャパシターは、シート下には入らなくて、足元に付けるしか無いので、現状はココまで…。


    とにかく機材が目一杯ですが、シート下に収まったんで、良しとしますかぁ〜?!

    あっ、ちなみに小さな赤い箱が、噂の中華アンプです。(なかなかの中華感でしょ?!)


    いよいよ終局は間近になって来ました。


    まだバッテリー線を繋いで無いので、電源すら入ってませんが…。


    取り合えず一人で、チマチマやってるんで、ココで今日の作業は終了っ!


    続きは次回…。
