いざ取り付け!!−その3。

0

     サブウファーだが、助手席のシート下に入れる事にする。
    この車、中古車なのだが購入時点で運転席はローダウンレールが組まれていた
    ので、運転席シート下には余裕が少ない。
    その為に、助手席下にサブウーファー,運転席下にはイコライザーという配置に
    なった。

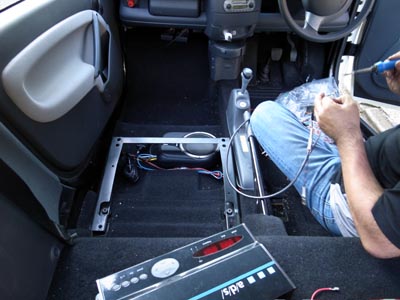

    これが助手席下に入るサブウーファー。KENWOOD製で150Wと書かれたユニ
    ットが付いている。
    ローパスフィルターと位相反転SWも付いていて、ボリュームはリモコンでで行う
    形になっている。(リモコンは通常使用しないので、一度設定した内容を記憶して
    くれるなら外してしまっても良いのだが・・・)
    手前に見えているのが、運転席シート下に収まる予定のイコライザーである。

    このイコライザーは取扱い説明書が無いので、操作方法や接続方法も良く分ら
    ないまま、設置しようと試みる。
    電源入力端子に「+12V」と「GND」と書いてあるので、それだけで良いのだろう
    か?(その横には「REM」と書かれた端子があるが、オプションのリモート端子な
    のだろうか??)

    配線も終わって、いざ電源投入!!
    あれ〜っ!!サブウーファーもイコライザーも電源が入らない?!
    ラジオにするとフロントスピーカは鳴っている。
    チェックすると、キーON端子の極性が反対だったので気を取り直して電源投入!
    サブウーファーは電源が入って音が出ているが、イコライザーは、やはり電源が
    入らず。
    う~ん「REM」端子に何か入れないとダメなのかなぁ〜と思いつつ、今日の作業
    はタイムオーバー!!

    次回へ続く・・・。


    コメント
    音響職人さん

    初めまして、いきなりのコメント申し訳有りません。

    a/d/sのEQを調べてましたら、こちらにたどり着きました。

    お知恵を拝借したく、コメントさせて頂いた次第です。

    先日、a/d/sのEQを手にしたのですが、配線で悩んでおります。
    今までの経験では、+12V、 −アース、リモートを結線すればスイッチONでOKなはずが、このEQ300はそうはいきませんでした。色々とぐぐって解釈したり調べて見ましたが、いまいち理解しずらく、息詰まっている状態です。いきなりで申し訳無いのですが、教えて頂けないでしょうか?宜しくお願い申し上げます。
    • Xtant
    • 2013/08/08 11:15 PM
    お返事が遅れて申し訳ありません。
    今もですが、ブログは現在冬眠中でして・・・。(^^;;

    もし質問等あれば、直接メールで知らせて頂ければ、随時返答やManual(英文)もGetしてありますので送ります。

    一応+12Vには常時電源を・・・(メモリーの具合もあるんだと思います)
    アースはボディーアースへ・・・。
    RemoteにはACC電源(+12V)を接続すると私が使っていたa/d/sは電源が入りました。

    もしそれでも入らないようなら、家に使っていないEQ300が2台ありますので、お貸ししても良いですヨ!!
    って、お返事遅いので解決されていると思いますが・・・(^^;;
    これに懲りず、次回からはメールで連絡頂けると有難いですっ!!
    • 音響職人
    • 2013/10/26 10:27 PM
